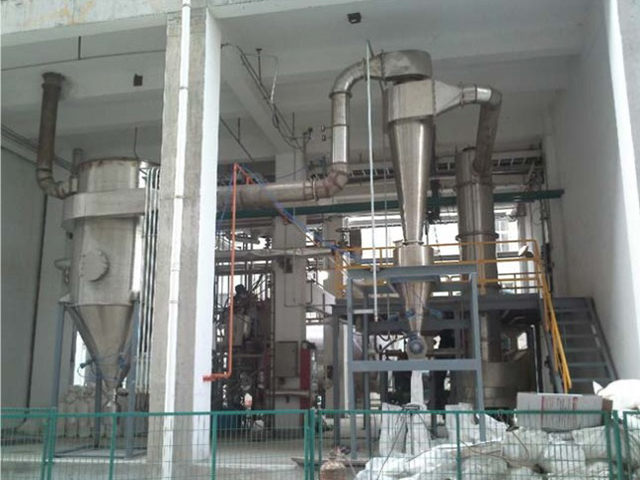

XZG系列旋轉閃蒸干燥機
用途與特點
該系列設備是總結了流化床、熱破碎、旋流和分級技術的基礎上，開發、設計的一種熱效率高、適用范圍廣的新型干燥設備。
經加熱（或除濕）的空氣以適宜的噴動速度從干燥機底部進入攪拌破碎干燥室，對物料產生強烈的剪切、吹浮、旋轉作用，于是物料受到離心、剪切、碰撞、磨檫而被微粒化，形成較大的比表面積，強化了傳質傳熱。在干燥室底部，較大較濕的顆粒團在攪拌器的作用下被機械破碎，濕含量交低、顆粒度較小的顆粒被旋轉氣流夾帶上升，在上升過程中進一步干燥，并被分級。干燥器內錐體結構、氣流對器壁的沖刷和攪拌器的結構，決定了能處理一定粘性的物料，該設備干燥強度高干燥時間短，物料與空氣相對速度大且熱空氣不與已干物料直接接觸，故適用處理熱敏性材料。廣泛用于硬脂酸鹽、高嶺土、分子篩、白云石鐵酸鹽、碳酸鋁、農藥、催化劑等行業。

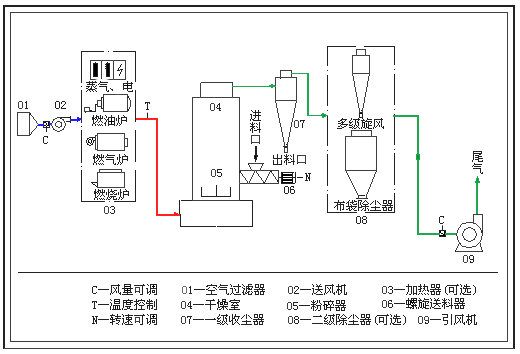

工藝流程圖
技術參數
|
項目 型號 |
XZG-4 |
XZG-6 |
XZG-8 |
XZG-10 |
XZG-12 |
XZG-14 |
XZG-16 |
|
主機內經（mm） |
400 |
600 |
800 |
1000 |
1200 |
1400 |
1600 |
|
蒸發量（kg/h） |
40-70 |
80-150 |
150-250 |
230-420 |
300-600 |
450-800 |
600-1000 |
|
機械功率 |
15 |
25 |
32 |
47 |
56 |
65 |
75 |
|
占地面積（m2） |
18 |
25 |
32 |
39 |
47 |
56 |
70 |
|
熱源（自選） |
燃油、天然氣、煤氣、燃煤、蒸汽、電等 |
|
注：水份蒸發量與物料的特性、含固量及熱風進出口溫度有關 |
